一、概述：

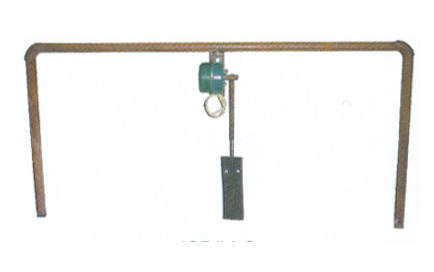

LLQ型料流检测器，是胶带运输机运送物料时作为检测物料瞬时状态的一种检测装置，也可以与洒水装置配套使用，实现有料时的自动洒水功能。
二、主要技术指标：

触点数量	常开2个
触点容量	220VAC 5A
动作角度	0°-90°
触板(高分子耐磨板)	初始位置垂直胶带面，双向动作
结构形式	单臂立式结构
复位方式	重锤复位
使用环境	-20 ~ +70℃
绝缘电压	AC2500 试验1分钟

三、工作原理：
LLQ型料流检测器采用微动开关，静止状态时有常开接点二个，用户可根据需要进行安装，不同的角度有不同的触点输出。这样在控制室内就可观察到现场物料输送情况，其工作原理见简图：当胶带机正常运行，胶带上无物料时，本检测器触板处于静止垂直于水平胶带面，此时第一组开关为常开状态。胶带上有物料时，触板被物料推动而发生偏转（包括正向、逆向运行）其工作状态见表：
