一：用途：
该装置用于检测胶带的跑偏量，是实现胶带机控制的自动报警和停机的保护装置。
二、工作原理：
下列几种跑偏开关的工作性能原理相同，都具有两级动作功能，一级动作用于报警，二级动作用于自动停机。当胶带跑偏与保护装置的靠轮接触，当胶带挤压靠轮使其偏转12度(16度)时，一级行程开关动作输出报警信号；当继续使其偏转30度(35度)时，二级行程开关动作输出停机信号。若将其接至控制线路中，即可实现自动停机，当胶带正常运行时，靠轮自动复位。
三、技术参数：

产品型号	KPP-12-30	KPP-16-35	BKPP
壳体材质	铸铝	铸铝	不锈钢(304/316)
触点数量	常开2个常闭2个	常开2个常闭2个	常开2个常闭2个
触点容量	~380V3A	~380V3A	~380V3A
开关动作	一级12°±2°	一级16°±2°	一级16°±2°
	二级30°±2°	二级35°±2°	二级35°±2°
	极限角60°±2°	极限角60°±2°	极限角60°±2°
复位方式	自动复位	自动复位	自动复位
使用寿命	10万次	10万次	10万次
绝缘电压	AC、1000V	AC、1000V	AC、1000V

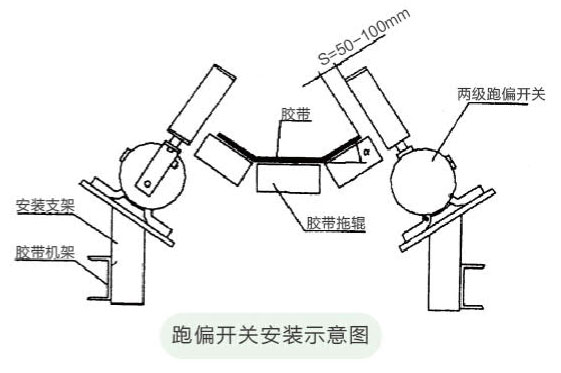

四、安装示意：
跑偏开关应装在胶带两侧，其位置应使立辊与胶带带边平面垂直，且应保证带边位于立辊高度的1/4~1/3处为宜。
立辊与胶带边距离一般应在胶带自然跑偏量加50~100mm为宜。
跑偏开关成对安装在头、尾、中间三个位置一般长度为100米的胶带安装三对为宜。
将安装支架用电焊或螺栓固定在胶带机的机架上后，用螺栓将跑偏开关紧固在安装支架上即可。具体详见图
