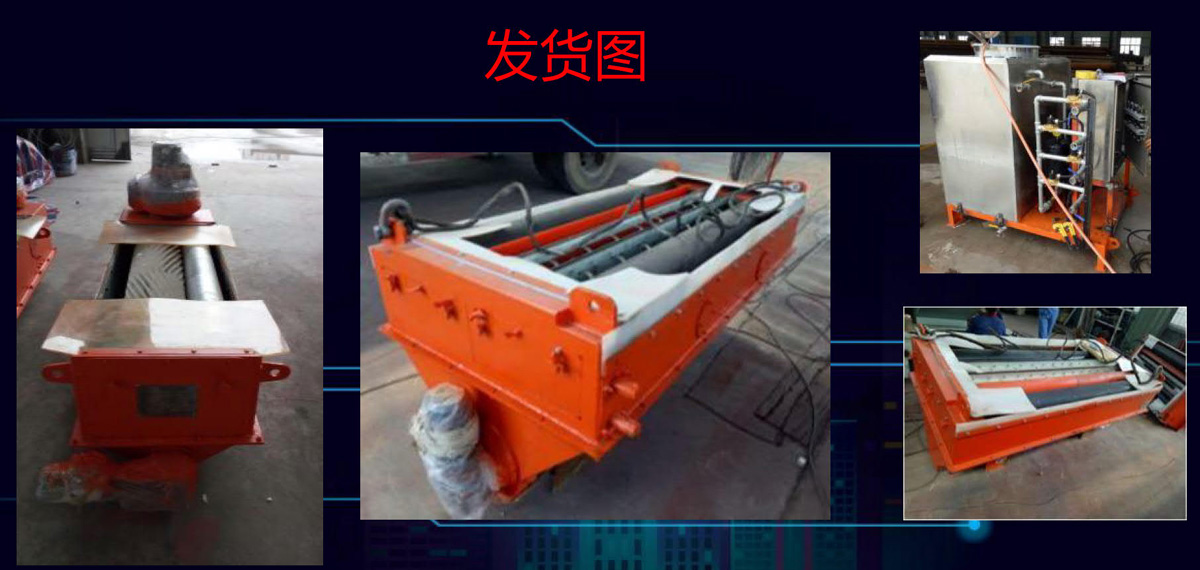

带式输送机胶带回程清洗机

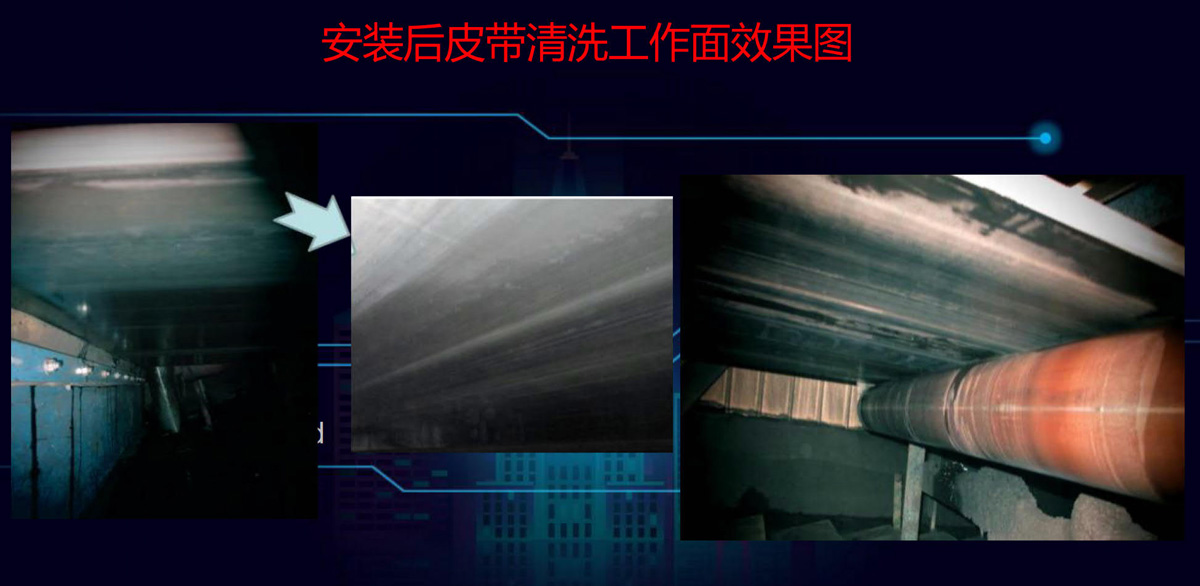

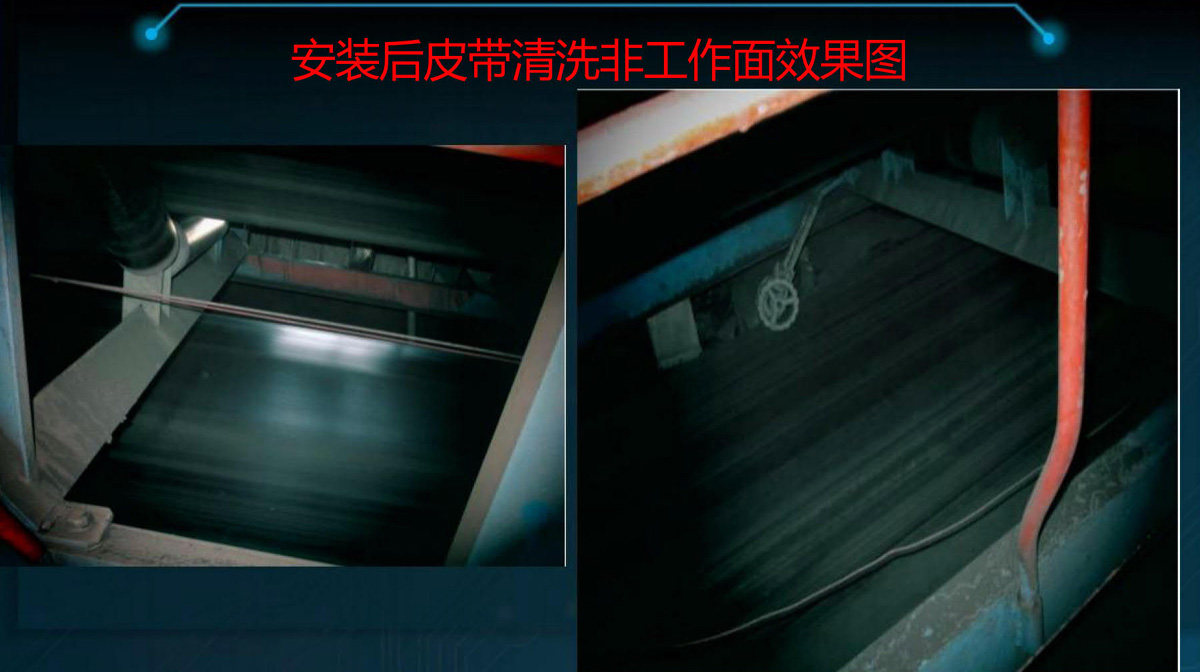

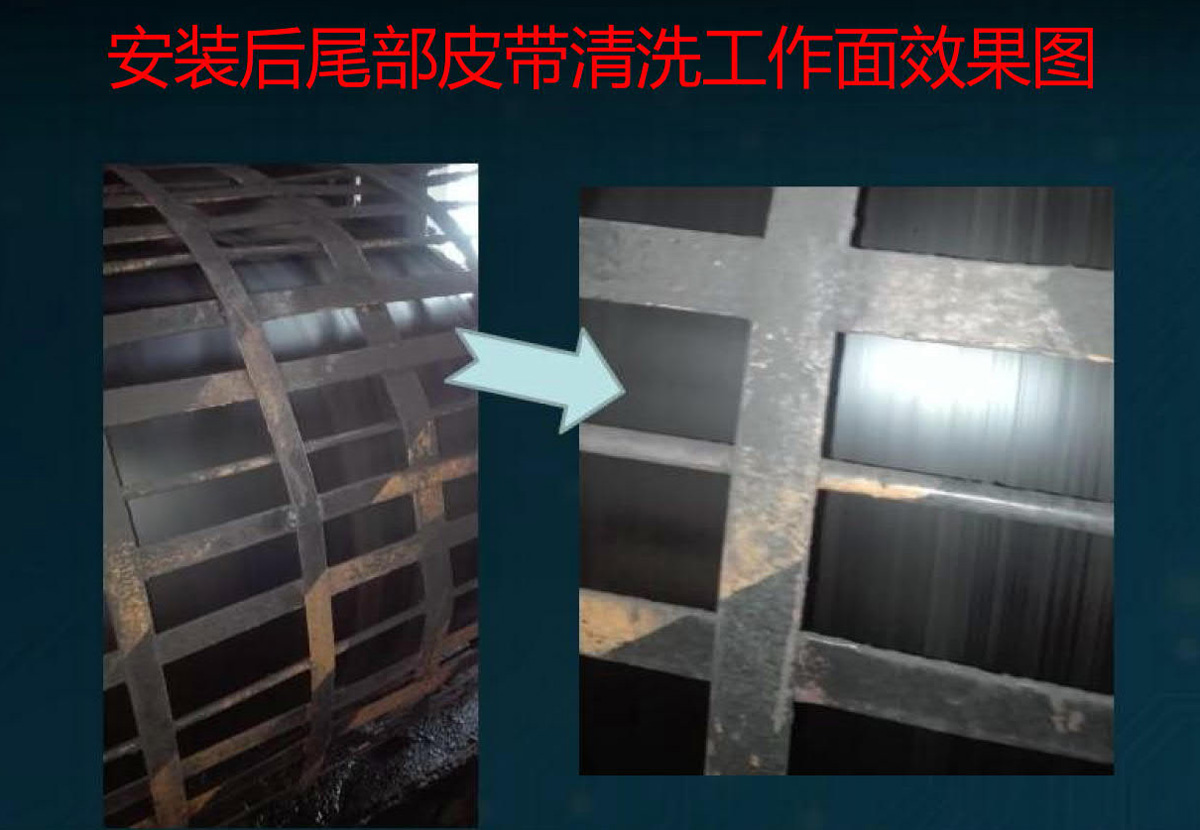

带式输送机胶带回程清洗机（以下简称清洗机，分为干 式和湿式）适用于输送机回程皮带的清洗工作。本产品能有 效清除胶带表面的粘附物，并具有延长输送带机托辊的使用寿命、避免扬尘、改善环境、节省物力和人力资源等功能。
本系列产品规格型号齐全，适用范围覆盖所有带宽，适应于各种带速。
安装位置

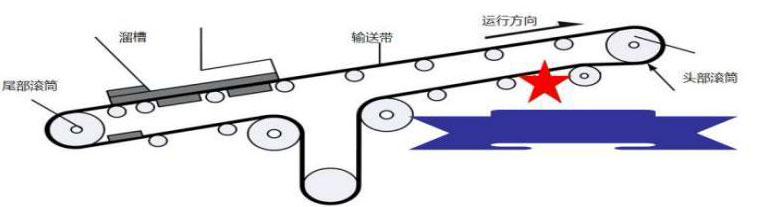

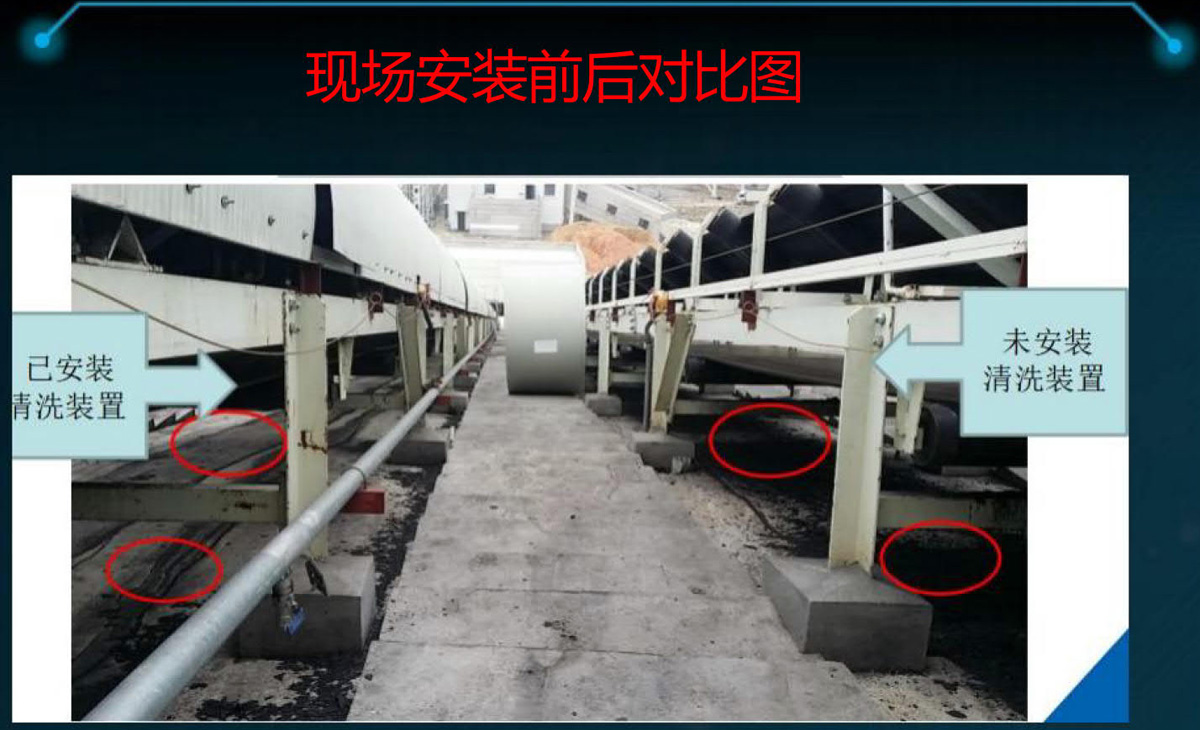

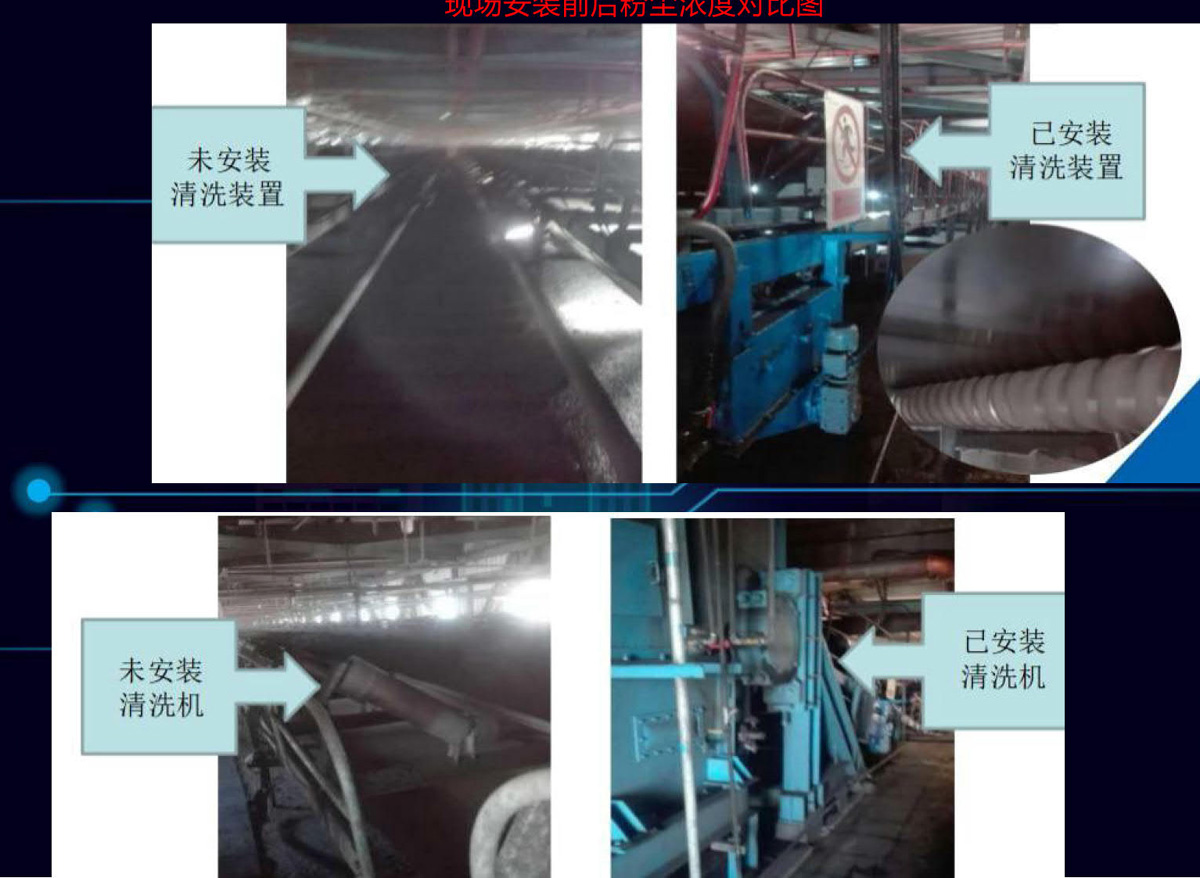

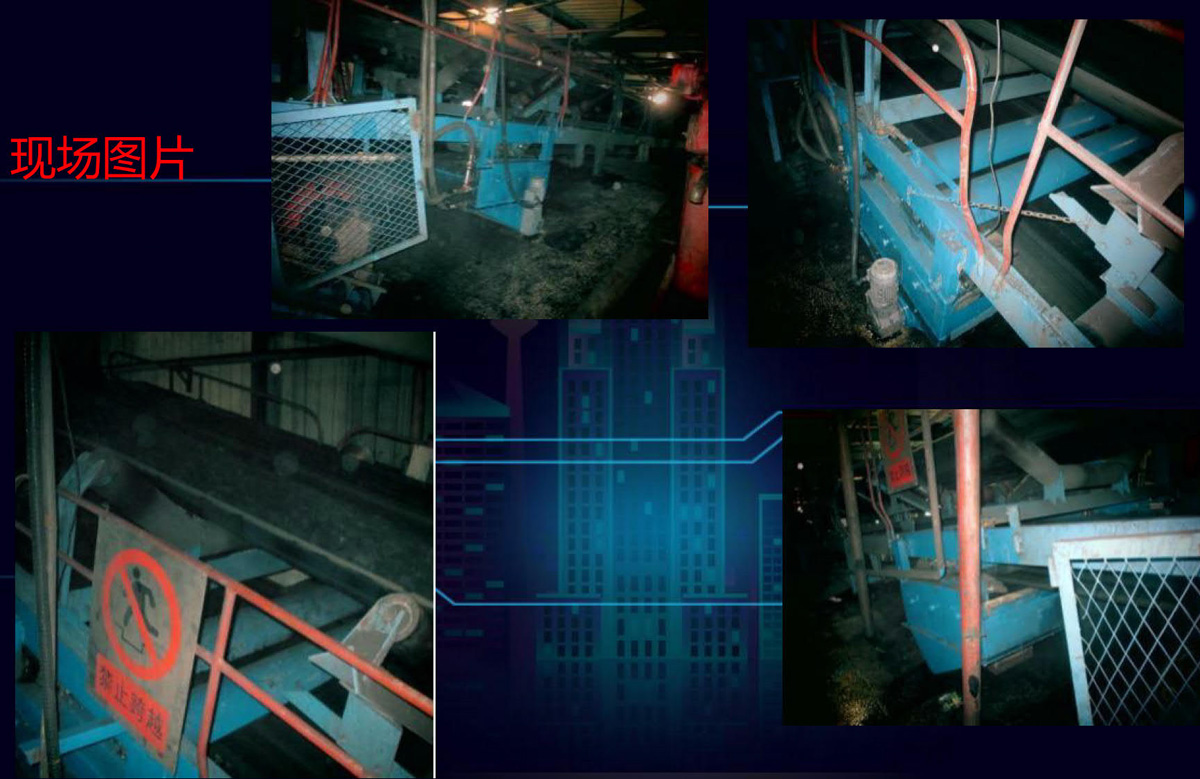

清洗机安装在回程皮带下面，靠近皮带机卸载辊筒处

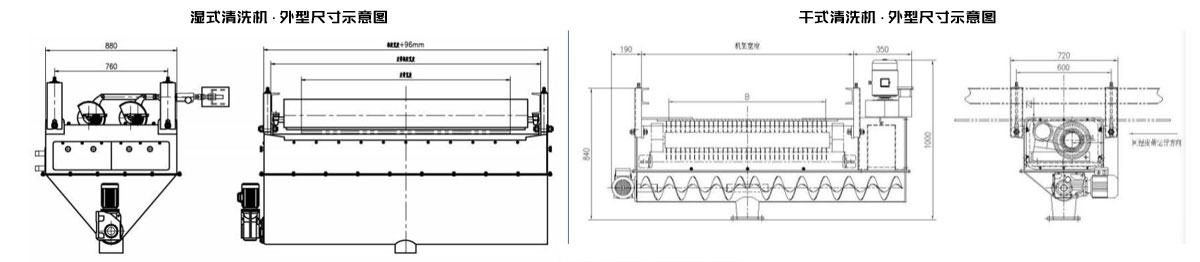

| 名称 | 外型参考尺寸 | ||||
| 长度： | 宽度： | 高度： | 备注： | 工作原理 | |
| 湿式清洗机 | L≧950mm | W=机架宽度+100mm |
H≧950mm (高度为皮带机架槽钢下表面至地面的距离) |
现场具体情况 需要技术人员 现场勘测。 |
分为工作模式和非工作模式两种状态。 工作模式：当皮带机工作时，自设备与皮带机信号连锁随即进入工作 ，增压泵启动，电磁阀开启， 自动投退装置压下皮带，使输送机 的运输工作皮带面充分与转动辊接触；喷淋系统开始对皮带均匀喷水， 然后由第一道清洁器清除皮带表面杂物，第二道清洁器细化处理杂质， 第三道除湿装置进行水份的清洁，以使皮带机达到清洗的效果；杂物和杂质随机排入回收箱体中，排污螺旋启动将杂物由排污管道排出。 非工作模式：皮带机停止后，清洗系统结束清洗工作，自动投退装置抬起，使皮带恢复 到初始状态，皮带工作面离开转动辊和清扫装置。 备注说明：当设备在正常工作中如突遇断水、缺水等状况，系统检测不到水源时，为保证输送皮带不受到损伤， 自动投退装置抬起结 束工作，使皮带脱离接触面，直到检测到水源信号，清洗系统才能继续恢复工作。
|

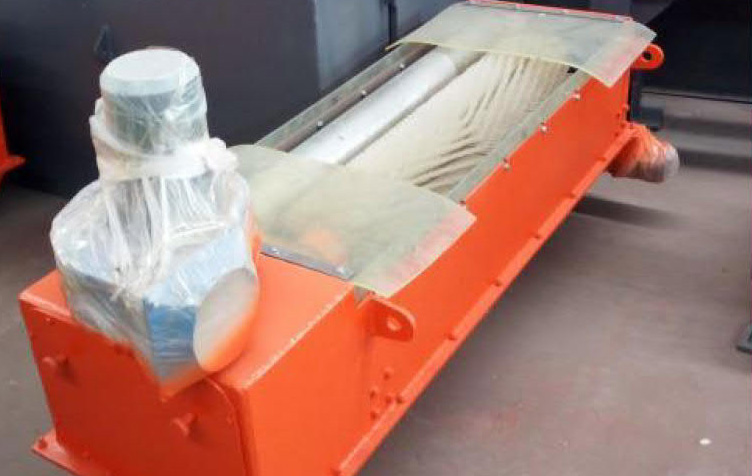

| 干式清洗机 | L≧720mm | W=机架宽度+550mm | H≧720mm (高度为皮带机架槽钢下表面至地面的距离) |
现场具体情况 需要技术人员 现场勘测。 |
通过两个升降装置安装在带式输送机的机架上，清扫器固定在输 送机回程皮带的下方，使传动辊与输送机回程皮带接触；通过弹簧托 起传动辊对皮带是施以压力；主动调整清扫器，使滚刷清扫器刷毛的尖顶部位与“ 回程皮带”的下表面轻微接触。当输送机运转时，利用摩擦力使“传动辊”跟随输送机旋转，经传动箱带动清扫刷辊旋转，且与回程皮带的运动方向相反，从而将回程皮带上的粘附物弹扫下至下箱体内，在运行过程中，除尘系统保持运行，减少现场灰尘的产生，保持环境清洁。最后每隔30分钟，排灰螺旋将箱体底部积累的灰尘排出。 |
| 清洗机技术特色 | |||||
| 排污方式 |
目前市场上清洗水箱的污泥排放形式，主要采用大量的水冲洗，此形式耗费大量 水，而且此形式由于使用大量喷嘴，当喷嘴堵塞后，就会使污泥排放不出去，导致箱体内部滞留大量煤泥。 清洗机采用螺旋排污，从根源上减少设备维护量，可以排出大块煤泥，而且还能够适应过多煤泥，自动适应载荷，逐步逐层清除煤泥 |
||||
| 密封结构 | 清洗机为密封箱体，安装后与皮带形成相对密封空间，有效防止工作模式清扫时造成大量的水、灰尘往箱体外部四溢，有效改善工作环境。 | ||||
| 湿式清洗机技术特色 | |||||
| 清洗方式 |
湿式清洗机的清洗方式与传统意义上的“冲洗”完全不同，主要通过以下步骤进行清理： 雾化侵润皮带→软化其表层粘附物→刮刀分离顽固粘附物→清扫器清除水分及粘附物→擦拭橡胶保持其清洁干燥 |
||||
| 压辊系统 | 清洗机分工作模式和非工作模式，采用PLC自动控制，压辊系统跟随输送机的启停进入压下和抬起。此功能可以减小刮刀清扫器和除水清扫器的磨损，从而提高清洗机的整体寿命。 | ||||
| 刮刀清扫器 | 清洗机清扫器，由合金耐腐蚀弹簧片、机架、硬质合金刮刀组 成。不仅可有效清除皮带上的粘附物，而且能富有弹性的通过皮带接头和皮带凸起的局部段。 | ||||
| 除水清扫器 | 用于喷水系统的柔韧聚氨酯刮刀比输 送带宽150毫米，有助于去除所有水份；弹簧张紧装置确保聚氨酯刮刀与皮带 完全接触，且能自动补偿磨损量。 | ||||
| 配电要求 |
在距离设备安装位置水平距离6米范围内需安装电控箱。 电控箱配备：380V 50HZ电源，配电功率为不大于2千瓦。 须配置从电控箱到设备的管线。 注 ：如果靠近的A,B 两个清洗装置 ，共用一个电控箱。 |
||||
| 配水要求 | 在距离设备安装位置水平距离10米范围内（皮带机周 边，不穿过走廊）提供：水源（工业水或冲洗水），供水水管管径不小于DN25，供水压力不低于0.3Mpa | ||||
| 排污要求 | 在设备下部地面应设地漏， 能够连接管径不低于DN150排污管。 清洗装置下部漏斗接到地漏的连接管须不 影响走廊行走。地漏下配套管径不低于DN150排污管（镀 锌管）接到周 边总排污管。设计时需要优先考虑排污管垂 直布置，在不具备排污管垂直布置条件的地方，需要考虑增加排污泵，以防排污管堵塞。 | ||||
| 干式清洗机技术特色 | |||||
| 清扫方式 |
无动力清扫 当输送机运转时，利用摩擦力使“传动辊 ”跟随输送机进行旋 转，经“传动箱 ”带动“清扫刷辊 ”旋转，且与“ 回程皮带 ” 的运动方向相反，从而将粘附在“ 回程皮带 ”下表面上的附着 物弹扫下来，达到完美清扫的目的。 |
||||
| 主动分离 | 在运行过程中，除尘系统保持运行，减少现场灰尘的产生，保 持环境清洁。最后每隔30分钟，排灰螺旋将箱体底部积累的灰尘排出，以便二次利用。 | ||||
| 湿式清洗机耗水量参数表 | ||||
| 皮带清洗系统根据输送机带宽的不同，喷淋系统用水量大致如下： 表为本系列清洗系统每分钟(理论)耗水量，单位：升 | ||||
| 皮带宽度（毫米） | 2Bar | 3Bar | 4Bar | 5Bar |
| 2200 | 7.02 | 8.64 | 9.72 | 10.8 |
| 2000 | 7.02 | 8.64 | 9.72 | 10.8 |
| 1800 | 5.35 | 6.59 | 7.41 | 8.24 |
| 1600 | 5.35 | 6.59 | 7.41 | 8.24 |
| 1400 | 3.69 | 4.54 | 5.11 | 5.68 |
| 1200 | 3.51 | 4.32 | 4.86 | 5.4 |
| 1000 | 3.51 | 4.32 | 4.86 | 5.4 |
| 800 | 3.32 | 4.09 | 4.60 | 5.12 |
| 500 | 3.32 | 4.09 | 4.60 | 5.12 |
