用途

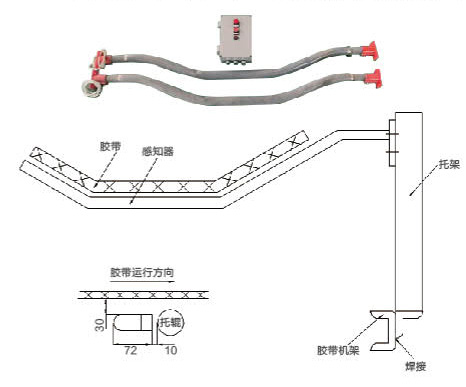

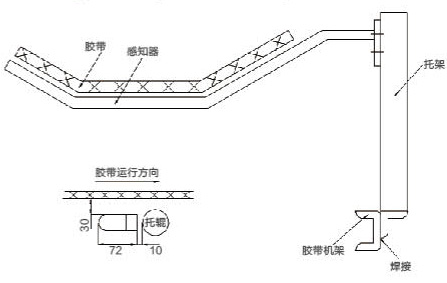

纵向撕裂保护装置,适用于各种型号胶带机胶带的纵向撕裂保护,安装在上胶带下面在胶带被异物划漏,破损情况下告警,当胶带发生纵向撕裂时能及时发出停机信号以防止撕裂事故扩大。
C型纵向撕裂检测装置
技术参数

C型纵向撕裂检测装置
供电电源	电控箱≤ AC 240V
	感知器≤ AC 36V
工频	50 Hz
输出触点数量	二常开.二常闭.两组触点
触点容量	5A
复位方式	手动按纽复位
绝缘电阻	≤ 20M
绝缘电压	AC 1000V试验一分钟

工作原理
本装置线路可靠，工作稳定，动作灵敏，为预防外接联线切断等意外事故，须经常检查装置有校按纽，在胶带机非工作状态下，按下按纽，压挤C型感知器，控制器有控制信号输出。


S型绳索型撕裂检测装置
技术参数

C型纵向撕裂检测装置
复位方式	自动复位
动行程作	20mm
极限行程	25mm
触点数量	2组常开
动作力	5kg
触点容量	AC380V15A
防护等级	IP65
可靠性	>106次
环境温度	-30℃~+60℃;
相对湿度	不大于85%

工作原理

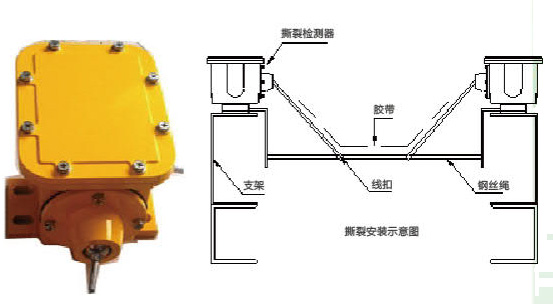

当胶带运输现场发生紧急事故时，拉动系在吊耳上的航空钢丝绳，使机内的滑块与开关作用，发出停机信号。松开钢丝绳后，开关自动复位。


S-1固定型绳索撕裂检测装置
技术参数

C型纵向撕裂检测装置
复位方式	手动复位
动行程作	20mm
极限行程	25mm
触点数量	1组常开
动作力	5kg
触点容量	AC380V/5A
防护等级	IP67
可靠性	>1000000次

工作原理 WORKING PRINCIPLE
当胶带运输有异物穿透胶带，异物碰触到钢索，联动连接钢索的开关，发出停机信号。关键开关采用进口施迈赛品牌，动作可靠，使用免维护。

称重型撕裂检测装置
技术参数

称重型撕裂检测装置
供电电源	电控箱≤ AC 240V
	感知器≤ AC 36V
工频	50 Hz
输出触点数量	二常开.二常闭.两组触点
触点容量	5A
复位方式	手动按纽复位
绝缘电阻	≤ 20M
绝缘电压	AC 1000V试验一分钟

工作原理
本装置是原有纵向检测的升级版，在原有各类型纵向检测基础上加装一道称重平台，有异物穿透胶带且异物并没有随皮带行进，胶带上产生裂口，运输介质漏在称重平台上达到一定数值立即停机。称重报警数值为可调无延时。
