用途
清扫器是用来清除胶带表面粘着物的一种保护性设备，是胶带输送机的重要附件，它可以减少有由胶带粘着物而引起的跑偏，并能防止过多的物料卷入滚筒内。
技术参数

序号	项目	测试方法	标准
1	抗拉强度	CNS3553 K6344	18kgf/cm2以上
2	伸长率	CNS3553 K6344	40%以上
3	硬度	ASTM D256	80±5(SHORE A)
4	磨耗性	JIS 6264	3mm2以下

清扫器分类

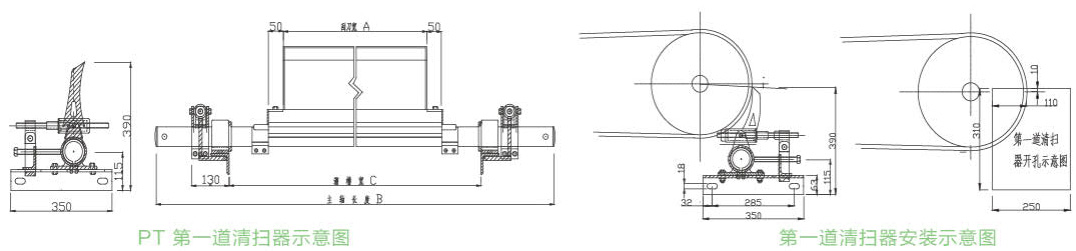

H1系列第一道皮带清扫器
P2系列第二道皮带清扫器

型号 Model	皮带宽度Belt width	A	B	重量(KG)Weight(KG)
PT-50-H1	500	500	1200	45
PT-60-H1	600	600	1400	52
PT-80-H1	800	800	1600	59
PT-100-H1	1000	1000	1800	66
PT-120-H1	1200	1200	2000	73
PT-140-H1	1400	1400	2300	80
PT-160-H1	1600	1600	2500	87
PT-180-H1	1800	1800	2700	94
PT-200-H1	2000	2000	2900	101

注:1、使用两个弹簧组时，取消中间的弹簧组
2、c值依头部漏斗的尺寸现场安装调整
3、采用的人宇形刮刀可适用于可逆皮带机用

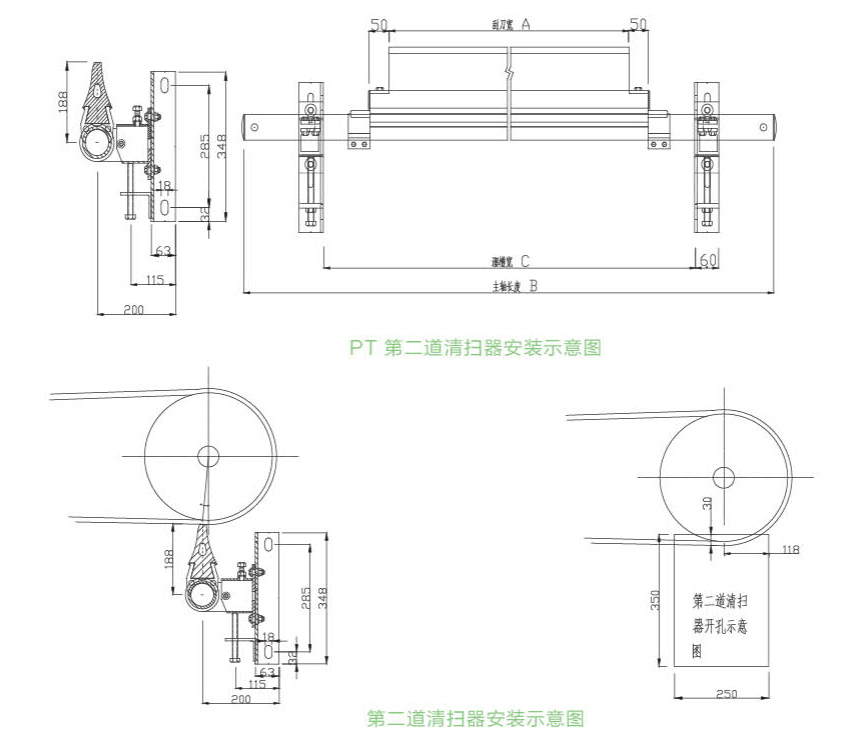

P2系列第二道皮带清扫器

型号 Model	皮带宽度Belt width	C	A	B	重量(KG)Weight(KG)	弹簧组个数
PT-50-P2	500	500	300	1200	35	2
PT-60-P2	600	600	500	1400	38	2
PT-80-P2	800	800	700	1600	48	2
PT-100-P2	1000	1000	900	1800	53	2
PT-120-P2	1200	1200	1100	2000	58	2
PT-140-P2	1400	1400	1300	2300	70	3
PT-160-P2	1600	1600	1500	2500	75	3
PT-180-P2	1800	1800	1700	2700	80	3
PT-200-P2	2000	2000	1900	2900	85	3

注:1、使用两个弹簧组时，取消中间的弹簧组
2、c值依头部漏斗的尺寸现场安装调整
3、采用的人宇形刮刀可适用于可逆皮带机用

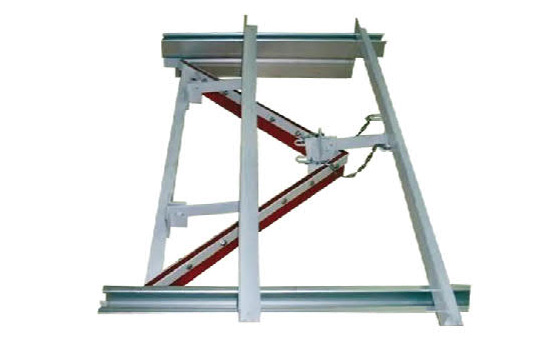

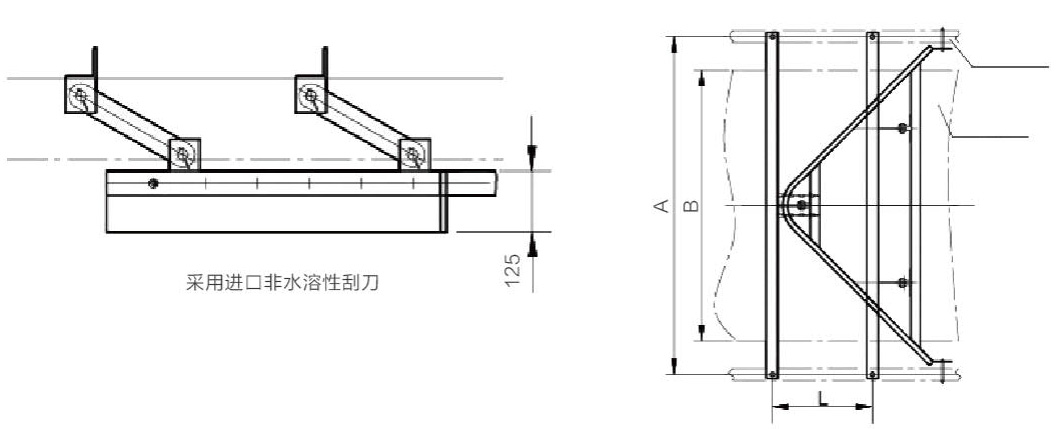

VC系列空段皮带清扫器

型号 Model	皮带宽度B	A	L	重量(KG)
PT-VC-050	500	800	210	1200
PT-VC-060	600	950	316	1400
PT-VC-080	800	1150	423	1600
PT-VC-100	1000	1350	530	1800
PT-VC-120	1200	1600	637	2000
PT-VC-140	1400	1810	744	2300
PT-VC-160	1600	2070	851	2500
PT-VC-180	1800	2280	958	2700
PT-VC-200	2000	2480	1065	2900
