设备用途
将断裂后的皮带下行部分牢牢锁住在皮带架上，避免了皮带和其上的物料向下冲击，损坏机架或者造成人员的伤亡。

主要用途
在断带的瞬间抓住皮带，避免事故进一步扩展，抓捕输送带的同时不会对皮带造成伤害。

设备组成
主体框架，上带抓捕器下带抓捕器，解锁装置等

设备安装
主要安装在皮带高张力区域附近（取决于皮带机类型、倾角、长度、倾角变化点、驱动方式、驱动装置与头部滚轮距离等因素）

产品特点
采用PLC进行程序控制稳定性好，安全可靠

工作原理

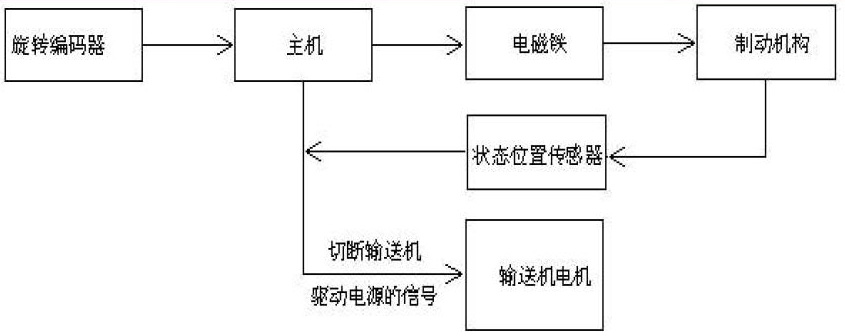

带式输送机用断带抓捕装置工作原理，如图，传感器采集输送带的运行参数并转化成电信号，主机进行数据处理后发出相应指令，当传感器检测到皮带速度异常（反转或超速）超出设定值时，主机发出抓捕指令，多台断带抓捕器的电磁阀同步动作，抓捕机构制动住失速的皮带，防止事故的扩大；同时切断皮带输送机控制回路电机电源。状态位置传感器检测抓捕装置闸臂动作并发出报警信号。

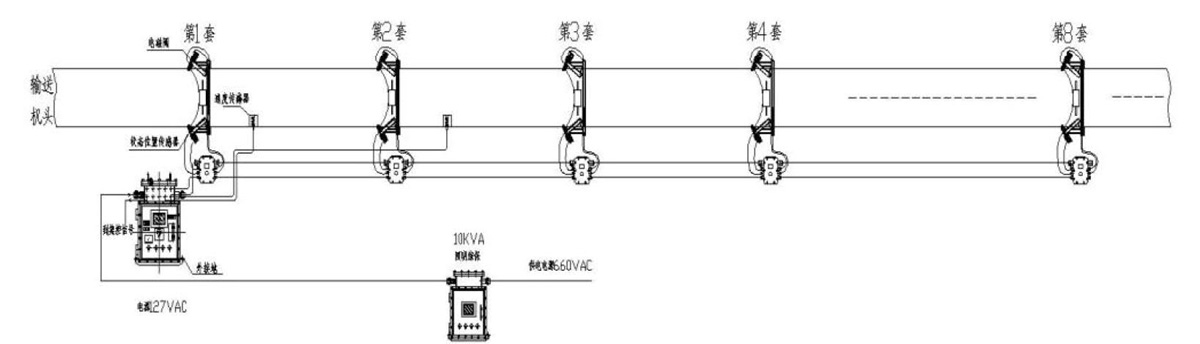

倒断带装置分布图

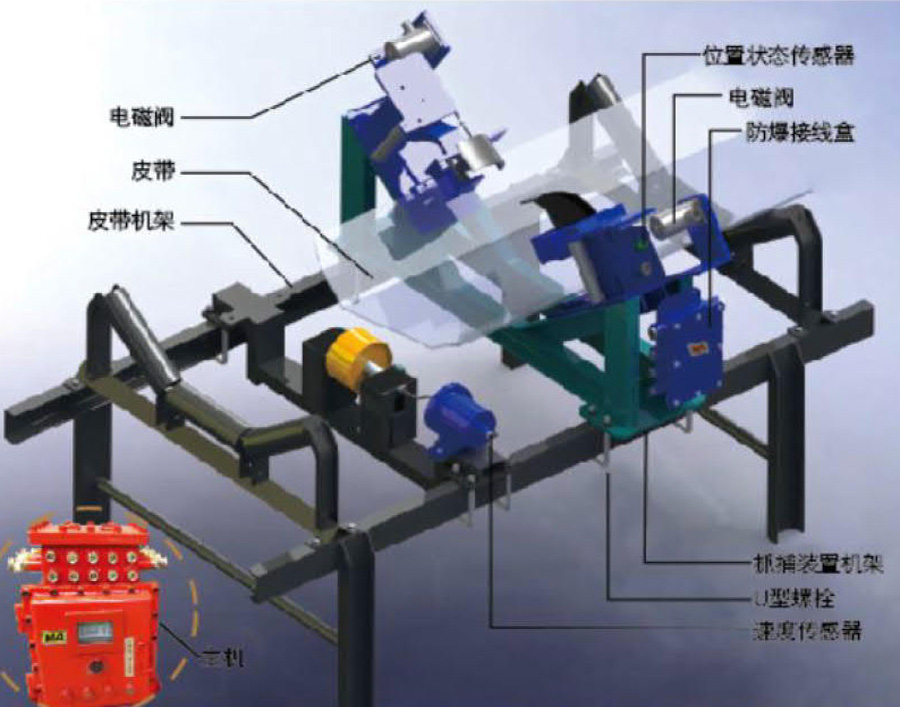

本断带抓捕装置（如图）由主机、速度传感器、状态位置传感器、电磁阀、抓捕机构五分组成。 抓捕机构（如图）由左、右对称两部分组成，断带抓捕器的结构采取凸轮压带方式，该方式的特点是体积小、结构紧凑，抓捕皮带的拉力随着皮带下滑力的增大而增加，而且不占用用户的有效使用面积。状态位置传感器检测抓捕装置闸臂动作并发出报警信号。本装置采用机电一体化设计，传感器检测灵敏度高，主机由PLC控制，性能稳定、工作可靠，具有较强的抗干扰能力。
